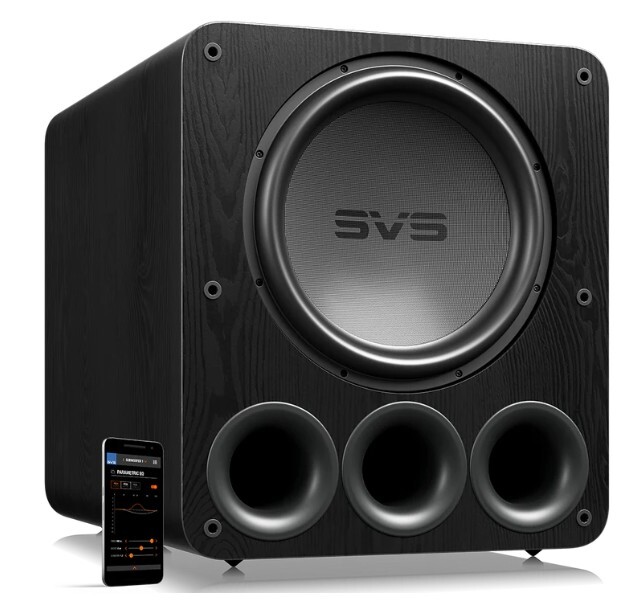

Сабвуфер активный SVS PB-5000 R|Evolution, black ash

Сочетая громоподобный бас с деликатностью и точностью звучания, сабвуфер PB-5000 R|Evolution задает новые стандарты для фазоинверторных моделей в своем классе. Обеспечивая воспроизведение нижних частот вплоть до 13 Гц, он наполняет помещение кинематографическим ударом и музыкальными нюансами, создавая безупречную гармонию.

Обновленный 15-дюймовый динамик с длинноходным диффузором и двумя звуковыми катушками приводится в действие двублочным усилителем, способным выдавать 2000 Вт постоянной мощности и более 5000 Вт пиковой. Встроенный DSP-процессор с тактовой частотой 295 МГц обеспечивает точную коррекцию сигнала, а специализированное приложение для управления сабвуферами SVS позволяет настраивать параметры устройства в соответствии с предпочтениями пользователя.

Обзор

С появлением новых флагманских сабвуферов SVS внедрение беспрецедентных технологий в модели, доступные широкой аудитории, стало лишь вопросом времени. Серия 5000 R|Evolution представляет собой акустическое решение, которое значительно превосходит существующие аналоги в этой категории.

Сабвуфер PB-5000 R|Evolution в корпусе с тремя портами фазоинвертора, гарантирует насыщенное звучание, простирающееся до 13 Гц — причем без ущерба для изысканности и музыкальности. Ваше недоверие быстро улетучивается, как только вы начинаете ощущать сейсмическую мощь необыкновенно глубокого баса, который буквально проникает в каждую клеточку вашего тела.

Оснащенный мощным 15-дюймовым динамиком с двумя звуковыми катушками с намоткой плоским проводом «на ребро» и двумя моноблочными усилителями, которые обеспечивают 2000 Вт постоянной мощности и свыше 5000 Вт пиковой, сабвуфер развивает исключительно высокий уровень звукового давления без искажений.

Интеллектуальная система управления не уступают по качеству силовым компонентам. 295-МГц цифровой сигнальный процессор производства Analog Devices является самым мощным из всех, что когда либо применялись в домашних сабвуферах, и гарантирует высокую точность частотной характеристики и оптимальную производительность в любых условиях.

Модель PB-5000 R|Evolution по всем техническим параметрам превосходит аналогичные сабвуферы своего класса. Она полностью отвечает высоким ожиданиям благодаря применению технологий, разработанных для флагманской модели 17 Ultra R|Evolution, которая была признана критиками одной из лучших в мире. Это позволило нам предложить звук эталонного качества более широкому кругу пользователей.

Технические характеристики

Драйвер

15"

Усилитель

2000 Вт RMS (5000+ Вт пик), класс D

Диапазон воспр. частот

15—180 Гц ±3 дБ (режим «Стандартный»)

13—180 Гц ±3 дБ (режим «Расширенный»)

16—270 Гц ±3 дБ (режим «Закрытый ящик»)

Габариты (ВхШхГ)

594 х 521 х 729 мм

Технологии серии 5000 R|Evolution

Передовые технологии, эталонное звучание

Драйвер с длинноходым диффузором

15-дюймовый диффузор из стекловолоконного материала, оснащенный тороидальным ферритовым магнитом массой 17,4 кг, обеспечивает эффективный контроль мощности в диапазоне нижних частот вплоть до 13 Гц. 

Два моноблочных усилителя

Каждый из моноблочных усилителей класса D с выходными каскадами на полевых транзисторах управляет работой одной из двух звуковых катушек. Такая конфигурация позволяет удвоить мощность, подаваемую на драйвер, сводя при этом до минимума энергопотребление от бытовой электросети. 

Импульсный источник питания

Согласует переменное напряжение с переменным током, одновременно выполняя фильтрацию и стабилизацию входного сигнала для улучшения качества звучания. 

DSP-процессор 295-МГц компании Analog Devices Это одно из наиболее совершенных решений, применяемых в домашних сабвуферах. Процессор обеспечивает оптимальную мощность и удобство эксплуатации, гарантируя высокое качество звука и простоту управления. 

Мобильное приложение SVS Subwoofer Control

Приложение представляет собой удобный инструмент для управления всеми функциями процессора, позволяя контролировать широкий спектр параметров, включая настройку громкости, 6-полосного параметрического эквалайзера, фильтра нижних частот, фазоинвертора, усиления помещения, смену фазы и полярности, а также изменение системных настроек, создание пользовательских пресетов и запуск автоматической коррекции акустики помещения (последняя функция планируется к реализации в ближайшем будущем). 

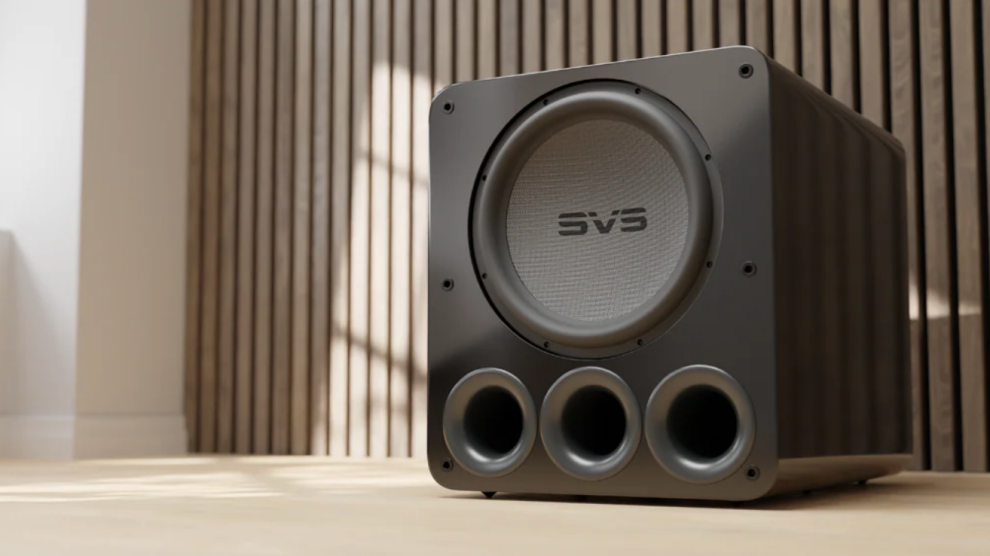

Корпус с тремя портами акустической настройки

Корпус фазоинверторного типа с тремя портами выполнен из двухслойного МДФ с усиленными внутренними креплениями, что обеспечивает безрезонансную среду и поддерживает высокую точность воспроизведения звука без искажений. 

Две звуковые катушки с торцевой намоткой плоским проводом

Две звуковые катушки обеспечивают стабильную передачу электромагнитной энергии для раскачки 15-дюймового диффузора, что позволяет достичь максимально точного контроля излучателя.

Описание

15-дюймовый динамик SVS с легким длинноходным диффузором

Динамик оборудован двумя звуковыми катушками с намоткой плоским проводом «на ребро», массивной корзиной и упругим подвесом, который обеспечивает экстремально длинный ход диффузора. Такая конструкция позволяет высокой точностью регулировать максимальный уровень звукового давления.

• Легкий и жесткий 15-дюймовый диффузор из стекловолокна с оптимальным соотношением жесткости и массы обеспечивает максимальную эффективность и линейность акустических характеристик.

• Система привода с двумя тороидальными ферритовыми магнитами обеспечивает точные движения диффузора, позволяя генерировать мощное, но при этом детализированное и хорошо контролируемое звучание.

• Подвес из бутадиенстирольного каучука (SBR) обеспечивает экстремально длинный и точно выверенный ход диффузора.

Надежный контроль с помощью двух звуковых катушек

Звуковые катушки, использующие плоский провод с торцевой намоткой, обеспечивают стабильную передачу электромагнитного тока на 15-дюймовый драйвер, формируя выходной сигнал с высокой точностью.

• Энергия для приведения диффузора в действие передается от двух моноблочных усилителей через две звуковые катушки с 6-слойной бифилярной структурой намотки. Такая система обеспечивает максимальную тепловую эффективность и, как следствие, оптимальное звучание.

• Алюминиевый провод с плоским сечением позволяет добиться максимальной плотности намотки, что обеспечивает оптимальное значение магнитной индукции и теплоемкости.

Усилитель STA-2000D из двух моноблоков с выходным каскадом на полевых транзисторах

Революционно новая платформа усилителя с технологией, позаимствованной у флагманских сабвуферов SVS. Инновационная конструкция, рассчитанная на 2000 Вт постоянной мощности и более 5000 Вт пиковой, максимально расширяет возможности драйвера, обеспечивая стопроцентную отдачу и чувствительный отклик на любой громкости.

• Высокий выходной ток полевых транзисторов в сочетании с эффективностью усилителя класса D генерирует огромную, но точно контролируемую звуковую энергию, обеспечивая безупречное воспроизведение на любой громкости.

• Два моноблочных усилителя, каждый из которых управляет одной из двух катушек магнитной системы, обеспечивают надежный контроль и максимальный выходной уровень сигнала.

• Восемь полевых транзисторов с максимальным рабочим напряжением 200 вольт и предельным током 60 ампер обеспечивают высокую эффективность и большую выходную мощность.

Импульсный источник питания для повышения производительности

Сабвуфер PB-5000 R|Evolution стабильно работает при любом уровне напряжения в электросети, демонстрируя максимальную производительность и устойчивость к колебаниям напряжения.

• Встроенный сетевой фильтр обеспечивает стабилизацию входного напряжения, коррекцию формы сигнала, а также подавление электромагнитных и радиочастотных помех, способствуя повышению качества звучания и оптимизации работы сабвуфера.

• Устройство поддерживает стабильное выходное напряжение в диапазоне 160 В, эффективно распределяя энергию от стандартной бытовой электросети с номинальным током 15 А.

• Применение корректора коэффициента мощности (PFC) синхронизирует фазовые характеристики переменного напряжения и тока, что снижает тепловыделение, повышает общую эффективность устройства, гарантирует надежную пиковую выходную мощность и стабильную работу при широком диапазоне входных напряжений.

• Оптимизированная система конвекционного охлаждения, разработанная с применением метода конечных элементов (FEA), исключает необходимость использования внешних радиаторов, что является значительным техническим достижением для усилителей такого типа.

Продвинутый интеллект на базе 295-МГц DSP-процессора Analog Devices

Управление усилителем, магнитной системой и драйвером реализовано с использованием передовой DSP-технологии, не имеющей аналогов в сегменте домашних сабвуферов.

• DSP-процессор обеспечивает расчет оптимальной частотной характеристики в зависимости от акустических особенностей помещении, позволяя достичь максимально достоверного звучания.

• Система управления осуществляет контроль всех функций усилителя, стабилизируя подачу переменного напряжения на блок питания для поддержания постоянной пиковой выходной мощности.

• Система многоточечного мониторинга температуры, напряжения и тока позволяет оптимизировать работу компонентов, обеспечивая максимальную производительность и энергоэффективность.

• Применение инновационной цифровой обработки звука и высокоточных цифроаналоговых преобразователей с соотношением сигнал/шум 120 дБ обеспечивает значительный запас по мощности, минимальный уровень шума и высокую точность воспроизведения аудиосигнала.

Мобильное приложение для дистанционного управления сабвуферами SVS

Программное обеспечение предоставляет пользователю возможность настройки и контроля параметров сабвуфера с помощью мобильного устройства непосредственно с места прослушивания. Поддерживается беспроводное подключение через Bluetooth к смартфонам и планшетам с операционными системами iOS, Android и Fire OS.

• Регулировка громкости, настройка фильтра нижних частот, коррекция фазы и полярности, управление 6-полосным параметрическим эквалайзером, компенсация акустических характеристик помещения, выбор режимов работы, управление энергопотреблением.

• Для удобства пользователя предусмотрено сохранение трех предустановленных конфигураций, которые можно быстро активировать в зависимости от типа воспроизводимого контента — музыка, фильмы, ночное прослушивание.

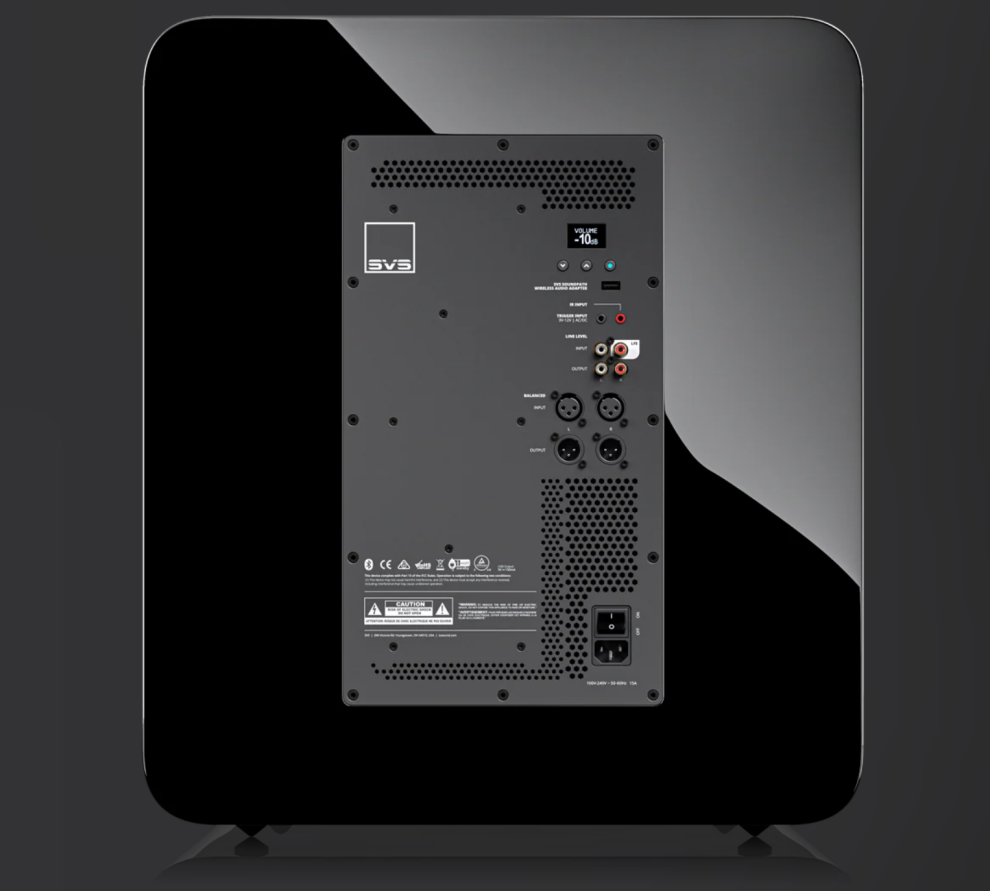

• На задней панели сабвуфера расположен OLED-дисплей и физический интерфейс управления, которые обеспечивают доступ к основным функциям устройства. Дополнительно реализована возможность поворота экрана для удобства работы с приложением.

@ Регулируемый разделительный фильтр для оптимизации работы сабвуфера с акустическими системами любого типа.

@ Интуитивная навигация по всем функциям с информативными подсказками.

@ Настройка звучания и калибровка сабвуфера непосредственно с места прослушивания.

@ Удобный доступ к регулятору громкости, предустановкам пользователя и настройкам. 

@ Функция коррекции аудиосигнала с учетом акустических характеристик помещения.

@ Наличие предустановленных режимов с возможностью сохранения пользовательских настроек для различных типов контента, таких как музыка, фильмы или ночное прослушивание.

Автоматическая коррекция с учетом акустических характеристик помещения

Эта функция разработана для улучшения качества звука и минимизации акустических искажений, вызванных особенностями помещения. Для достижения желаемого результата предусмотрены следующие алгоритмы:

• Автоматическая настройка выходного сигнала при помощи встроенного в смартфон микрофона или внешнего микрофона в сочетании с мобильным приложением.

• Частотная коррекция с учетом акустических характеристик помещения для обеспечения оптимального звучания в ключевых зонах прослушивания.

• Реализация данной функции планируется в рамках предстоящего обновления мобильного приложения для управления сабвуферами SVS.

Акустически инертный корпус фазоинверторного типа с жесткими внутренними креплениями

Конструкция корпуса с тремя портами обеспечивает воспроизведение чрезвычайно глубокого баса, способного наполнить энергией пространство любого домашнего кинотеатра.

• Передняя панель выполнена из многослойной древесноволокнистой плиты средней плотности (МДФ) толщиной 50 мм, внутренние элементы конструкции обеспечивают акустическую инертность и надежную фиксацию массивного драйвера.

• Три порта диаметром 3,5 дюйма с закругленными краями обеспечивают перемещение значительных объемов воздуха, создавая большой запас по динамике.

• Жесткие элементы внутреннего крепления и звукоизоляция корпуса предотвращают возникновение паразитных резонансов при воспроизведении даже экстремально низких частот на номинальной громкости.

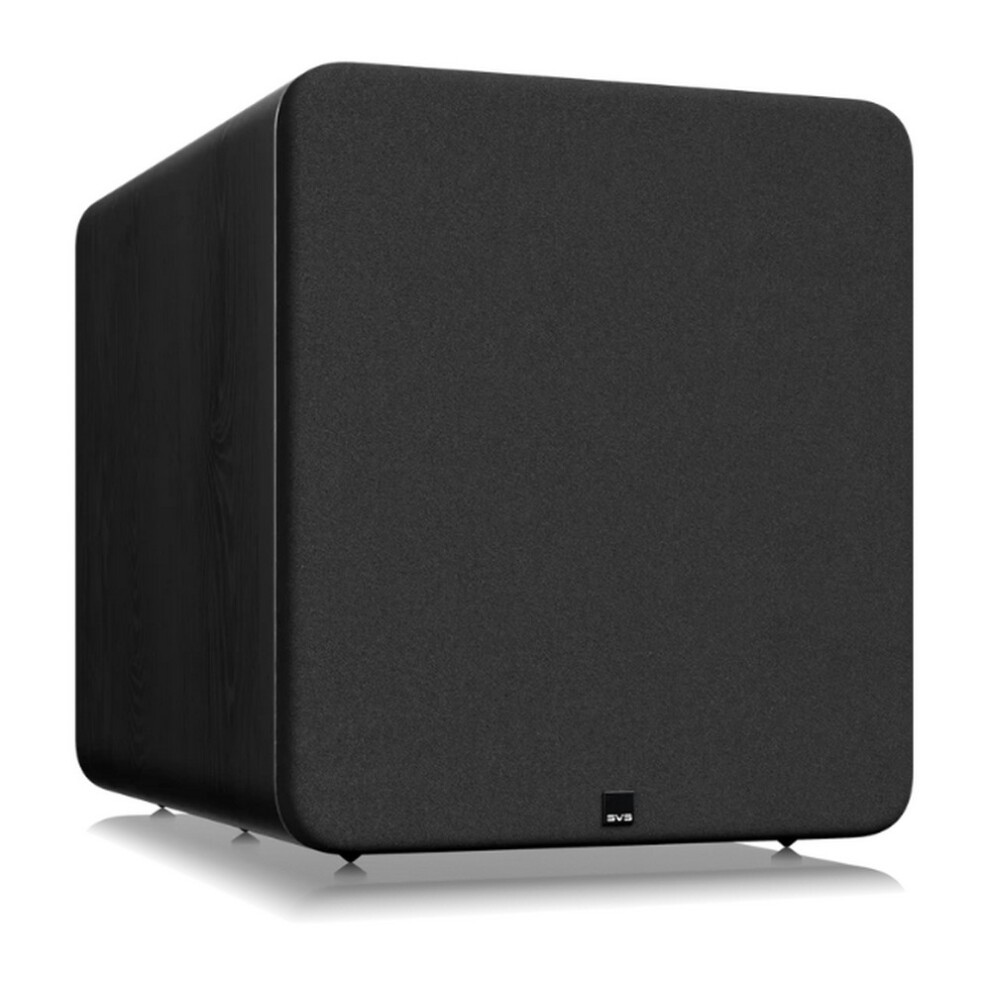

• Гриль, изготовленный из АБС-пластика повышенной прочности и закрытый сетчатой тканью, обеспечивает защиту динамика от механических повреждений.

• Специальные демпфирующие опоры из эластомера эффективно поглощают вибрационные нагрузки.

Технические характеристики

Диапазон воспроизводимых частот / акустические характеристики:

• 15—180 Гц ±3 дБ («Стандартный» режим – открыты все порты)

• 13—180 Гц ±3 дБ («Расширенный» режим – открыты 2 порта)

• 16—270 Гц ±3 дБ (режим «Закрытый ящик» – закрыты все порты)

• В помещениях малых и средних размеров можно ожидать понижения нижней граничной частоты на 2–3 Гц.

• Амплитудно-частотная характеристика системы оптимизирована с целью максимально эффективного использования акустических свойств помещения.

• В непосредственной близости от сабвуфера, на расстоянии до двух метров, не должны располагаться предметы, способные отражать звуковые волны.

Сабвуфер:

• Варианты отделки: черный рояльный лак и черный ясень

• Направленный вперед 15-дюймовый динамик с длинным ходом диффузора

• Три 3.5-дюймовых порта фазоинвертора

• На задней панели сабвуфера расположен OLED-дисплей и физический интерфейс управления, которые обеспечивают доступ к основным функциям устройства. Дополнительно реализована возможность поворота экрана для удобства работы с приложением.

• Гриль, изготовленный из АБС-пластика повышенной прочности и закрытый сетчатой тканью, обеспечивает защиту динамика от механических повреждений.

• Прочная конструкция корпуса из МДФ с внутренними креплениями обеспечивает безрезонансную работу даже на самой высокой громкости.

• Винтовые опоры с накладками из изоэластомера эффективно поглощают вибрацию и повышают устойчивость корпуса.

• Габариты, с грилем (ВхШхГ): 595 х 520 х 727 мм

• Габариты, без гриля (ВхШхГ): 595 х 520 х 701 мм

• Размеры упаковки (ВхШхГ): 738 х 661 х 915 мм

• Масса без упаковки (с грилем): 69,8 кг

• Масса с упаковкой: 79,1 кг

Драйвер:

• Новый 15-дюймовый динамик с длинноходным диффузором и точно отстроенной приводной системой.

• Масса динамика составляет 21 кг, масса магнитной системы — 17,46 кг

• Ход диффузора: Xmax = 46,32 мм, Xmech = 77,44 мм.

• Звуковая катушка диаметром 3 дюйма с 6-слойной бифилярной торцевой намоткой алюминиевым проводом плоского сечения обеспечивает высокие значения тока.

• Для передачи сигнала от двух моноблочных усилителей используются две звуковые катушки, что позволяет достичь максимальной акустической отдачи.

• Каркас звуковых катушек из высокотемпературного стекловолоконного композита.

• Приводная система с массивным 4-компонентным ферритовым магнитом Y30 обеспечивает движущую силу, необходимую для воспроизведения как деликатного, так и сверхмощного баса.

• Медная экранирующая гильза вокруг полюсного наконечника снижает индукцию в зазоре и уменьшает искажения.

• Два 24-жильных провода из посеребренного медного сплава в оболочке Nomex, вплетенные в центрирующую шайбу, обеспечивают надежное электрическое соединение усилителей со звуковыми катушками.

• Прецизионная верхняя накладка и массивный полюсный наконечник с удлинительным элементом из оцинкованной низкоуглеродистой стали 1010 обеспечивают оптимальную магнитную восприимчивость и теплоемкость.

• Две центрирующие шайбы из композитного материала Nomex со сверхдлинным линейным ходом.

• Патентованный параболический подвес из бутадиен-нитрильного каучука (NBR) с экстремально длинным ходом обеспечивает точно контролируемые движения диффузора для воспроизведения звукового сигнала без искажений даже на самых высоких уровнях громкости.

• Пылезащитный колпачок из стекловолокна и вентилируемая подложка диффузора из композита с высоким соотношением жесткости/массы образуют легкий конус с рельефной нейтральной излучающей поверхностью, способный приводить в движение значительные объемы воздуха с высокой точностью.

• Корзина диаметром 15 дюймов из литого алюминия с порошковым покрытием, разработанная с применением метода конечных элементов (FEA), обеспечивает максимальную жесткость и прочность конструкции, а также высокую эффективность передачи энергии.

• Никелированные пружинные клеммы обеспечивают надежное электрическое соединение.

Усилитель:

• Усилитель класса D, постоянная мощность 2000 Вт, пиковая — свыше 5000 Вт.

• Инновационный DSP-процессор Analog Devices с высоким разрешением 295 МГц и 56-битной фильтрацией двойной точности обеспечивает вычислительную мощность, в пять раз превосходящую предыдущие модели.

• Процессор управляет всеми функциями усилителя, регулируя напряжение на импульсном источнике питания и его распределение по схемам. Это позволяет максимально эффективно подавать ток на звуковые катушки динамика.

• С помощью алгоритмов управления питанием и системы многоточечного мониторинга температуры, напряжения и тока процессор оптимизирует работу устройства для достижения максимальной производительности и энергоэффективности.

• Интегрированная система цифровой обработки аудиосигнала оснащена высокоточными цифроаналоговыми преобразователями, обеспечивающими соотношение сигнал/шум на уровне 120 дБ.

• Два дискретных моноблочных усилителя класса D на 8 массивных полевых транзисторах 200 В 60 А демонстрируют низкий уровень электромагнитных помех и максимальную эффективность. При этом они обеспечивают вывод низкочастотного сигнала с высокой точностью, а развиваемый ими уровень звукового давления значительно превышает стандартные уровни прослушивания.

• Новый импульсный источник питания оборудован двухступенчатой схемой коррекции коэффициента мощности (PFC) с полным диапазоном входного напряжения от 100 В до 240 В, которая обеспечивает предварительное преобразование входного напряжения до уровня 390 В постоянного тока независимо от характеристик и качества сети. Это дает стабильное выходное напряжение 160 В для питания двух моноблочных усилителей.

• Корректор коэффициента мощности согласует фазовые характеристики переменного напряжения и тока. Это снижает тепловыделение, повышает общую эффективность устройства, а также гарантирует надежную пиковую выходную мощность и стабильную работу при широком диапазоне входных напряжений.

• Встроенный сетевой фильтр переменного тока обеспечивает фильтрацию и стабилизацию входного напряжения, коррекцию формы сигнала, а также подавление электромагнитных и радиочастотных помех. Это способствует повышению качества звуковоспроизведения и оптимизации работы устройства.

• Новая схема конвекционного охлаждения основана на принципе циркуляции атмосферного воздуха через вентиляционные отверстия в плите, на которой размещен усилитель. Поток воздуха обтекает электронные компоненты усилителя и встроенные радиаторы, что позволяет исключить необходимость использования внешних радиаторов.

• Индивидуальные настройки эквалайзера и DSP-лимитера, разработанные специально для сабвуферов серии 5000, позволяют оптимизировать акустические параметры сабвуфера с учетом особенностей помещения, обеспечивая более насыщенное и четкое воспроизведение баса.

• Небалансный вход RCA с импедансом 10 кОм, совместимый с аудиовыходами потребительского и профессионального оборудования, поддерживает напряжение до 4 В.

• Балансный вход XLR с импедансом 14 кОм, совместимый с аудиовыходами потребительского и профессионального оборудования, поддерживает напряжение до 14 В / +24 дБн.

• OLED-дисплей и физический интерфейс управления для контроля основных функций устройства.

• Порт USB обеспечивает питание беспроводного адаптера SVS SoundPath (приобретается отдельно), устраняя необходимость в кабельном подключении сабвуфера к источнику сигнала.

• Мобильное приложение позволяет управлять автоматическим включением и функцией триггера (требуется подключение к 3,5-мм триггерному входу с выходным напряжением 3-12 В переменного или постоянного тока).

• Для интеграции сабвуфера в общую систему управления предусмотрен 3,5-мм ИК-вход.

• Устройство потребляет минимальное количество энергии в режиме ожидания, составляющее 0,5 Вт.

• Продукт соответствует требованиям директивы RoHS, не содержит свинца и имеет международные сертификаты безопасности.

Функциональные особенности мобильного приложения SVS:

• Совместимое с платформами Apple iOS, Google Android и Amazon Fire мобильное приложение SVS Subwoofer Control обеспечивает удобное и интуитивное управление сабвуфером.

• Цифровой сигнальный процессор Analog Devices поддерживает меню с большим количеством функций, включая регулировку громкости, фильтра низких частот, коррекцию фазы и смену полярности, настройку 6-полосного параметрического эквалайзера, компенсацию акустических характеристик помещения, выбор режимов работы и управление энергопотреблением.

• Для удобства пользователя предусмотрено сохранение трех предустановленных конфигураций, которые можно быстро активировать в зависимости от типа воспроизводимого контента.

• В ближайшем будущем планируется внедрение функции автоматической коррекции звука в помещении (Subwoofer Auto Room Equalization), которая будет использоваться в сочетании со встроенным микрофоном мобильного устройства или отдельным микрофоном, поставляемым в комплекте. Новая функция позволит измерять акустические характеристики помещения и автоматически рассчитывать корректирующие фильтры для оптимизации звука в месте прослушивания

• Обратная связь с отображением измененных настроек в окне приложения и на дисплее сабвуфера.

• Руководство пользователя с четкими и понятными инструкциями по работе всех функций.

Принадлежности в комплекте

• Массивный гриль из АБС-пластика, закрытый сетчатой тканью.

• Демпфирующие опоры с накладками из эластомера.

• 3 заглушки для портов фазоинвертора.

• Прочный шнур питания длиной 1,8 м, предназначенный для работы с высоким напряжением.

• Краткое руководство пользователя
