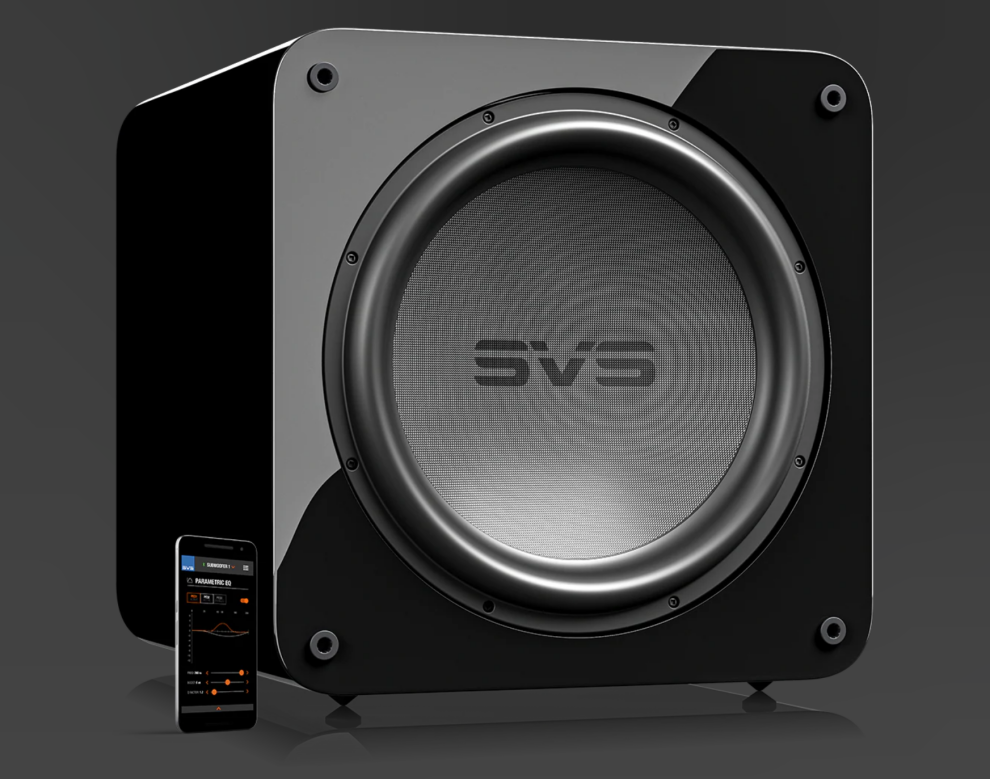

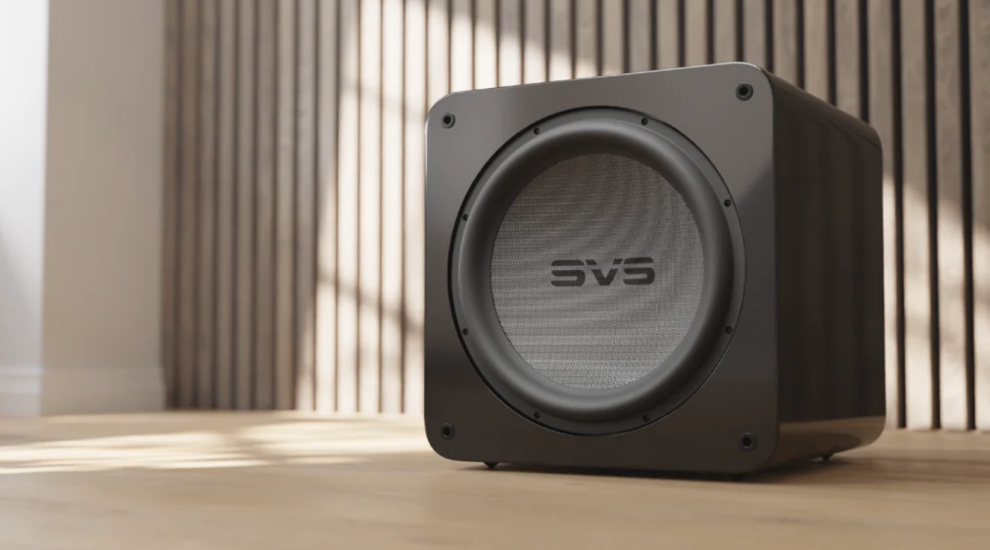

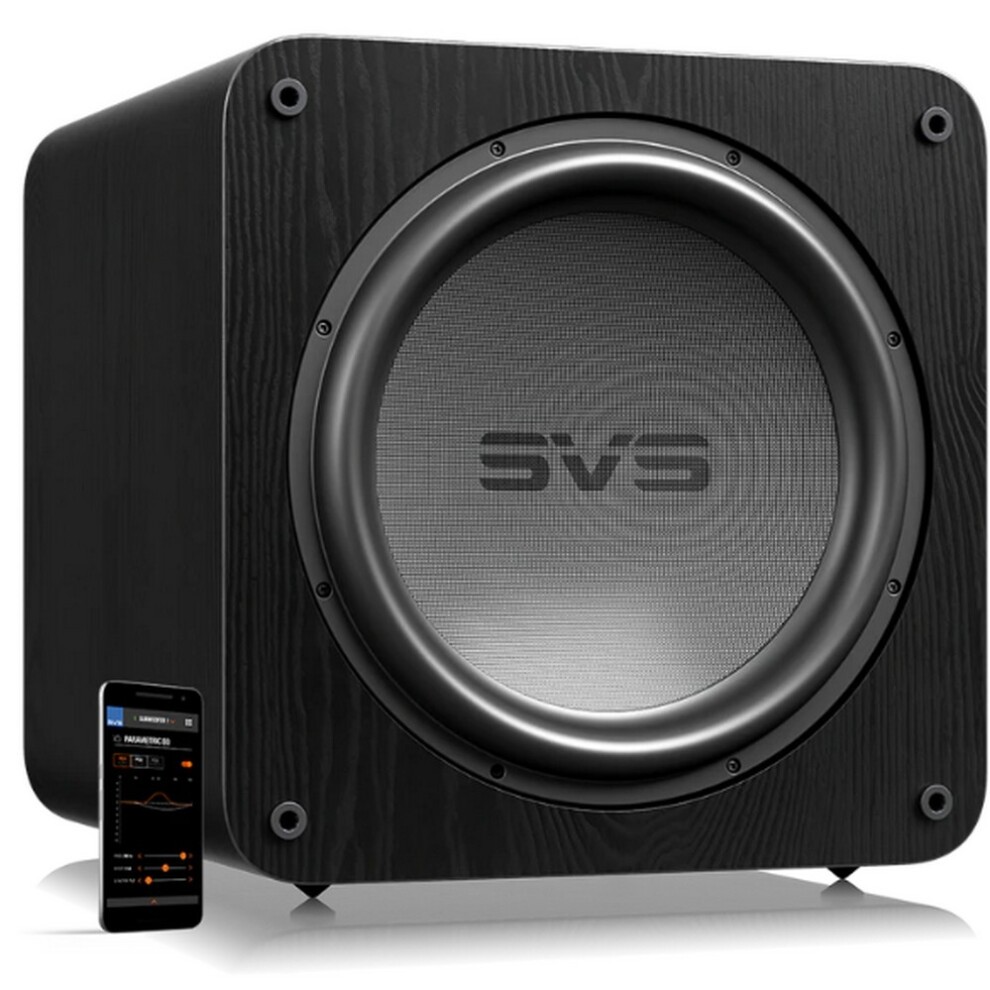

Сабвуфер активный SVS SB-5000 R|Evolution, black ash

Громоподобный, четкий, музыкальный бас в диапазоне до 17 Гц. Разработанная на основе фирменных технологий модель SVS SB-5000 R|Evolution в герметичном корпусе предлагает удобное управление и обеспечивает великолепную динамику, вызывая восторг как аудиофилов, так и любителей домашних кинотеатров.

Обновленный 15-дюймовый динамик с длинноходным диффузором и двумя звуковыми катушками приводится в действие двублочным усилителем, способным выдавать 2000 Вт постоянной мощности и более 5000 Вт пиковой. Встроенный DSP-процессор с тактовой частотой 295 МГц обеспечивает эффективную коррекцию сигнала, а специализированное приложение для управления сабвуферами SVS позволяет настраивать параметры устройства согласно предпочтениям пользователя.


Обзор


С появлением новых флагманских сабвуферов SVS внедрение новых беспрецедентных технологий в модели, доступные широкой аудитории, стало лишь вопросом времени. Серия 5000 R|Evolution представляет собой акустическое решение, которое значительно превосходит существующие аналоги в этой категории.

Герметичный корпус сабвуфера SB-5000 R|Evolution обеспечивает хорошо контролируемое музыкальное звучание с идеальной тембральной достоверностью, отвечающее требованиям взыскательных аудиофилов. Сабвуфер обладает достаточной мощью для создания высокого звукового давления на нижних частотах вплоть до 17 Гц, что позволяет эффективно озвучивать любые, даже самые сложные динамические сцены кинематографа.

Оснащенный мощным 15-дюймовым динамиком, двумя звуковыми катушками с намоткой плоским проводом «на ребро» и двумя моноблочными усилителями, которые обеспечивают 2000 Вт постоянной мощности и свыше 5000 Вт пиковой, сабвуфер развивает исключительно высокий уровень звукового давления без искажений.

Интеллектуальная система управления не уступают по качеству силовым компонентам. 295-МГц цифровой сигнальный процессор производства Analog Devices является самым мощным из всех, которые когда-либо применялись в домашних сабвуферах, и гарантирует высокую точность частотной характеристики и оптимальную производительность в любых условиях.

Модель SB-5000 R|Evolution по всем техническим параметрам превосходит аналогичные сабвуферы своего класса. Она полностью отвечает высоким ожиданиям благодаря применению технологий, разработанных для топовой модели 17 Ultra R|Evolution, которая была признана критиками одной из лучших в мире. Это позволило нам предложить звук эталонного качества более широкому кругу пользователей, чем когда-либо ранее.


Технические характеристики


Динамик
15"
Усилитель
2000 Вт RMS (5000+ Вт пик), класс D
Диапазон воспроизводимых частот
17-280 Гц ±3 дБ
Габариты (ВхШхГ)
465 х 452 х 495 мм

Серия 5000 R|Evolution
Передовые технологии, эталонное звучание

Драйвер с длинноходым диффузором
15-дюймовый диффузор из стекловолоконного материала, оснащенный тороидальным ферритовым магнитом массой 17,4 кг, обеспечивает эффективный контроль мощности в диапазоне нижних частот вплоть до 17 Гц. 

Две звуковые катушки
Две звуковые катушки с намоткой плоским проводом «на ребро» обеспечивают стабильную передачу электромагнитной энергии на 15-дюймовый диффузор, что позволяет достичь максимально точного контроля динамика с высокой эффективностью. 

Два моноблочных усилителя
Каждый из моноблочных усилителей класса D с выходными каскадами на полевых транзисторах управляет работой одной из двух звуковых катушек. Такая конфигурация позволяет удвоить мощность, подаваемую на драйвер, сводя при этом до минимума энергопотребление от бытовой электросети. 

Импульсный источник питания
Обеспечивает преобразование переменного напряжения в переменный ток, одновременно осуществляя фильтрацию и стабилизацию входного сигнала, что способствует повышению качества звука. 

DSP-процессор 295 МГц компании Analog Devices
Этот передовой цифровой сигнальный процессор является одним из наиболее совершенных решений, использованных в домашних сабвуферах. Он обеспечивает оптимальную мощность и удобство эксплуатации, гарантируя высокое качество звука и простоту управления. 

Мобильное приложение SVS Subwoofer Control
Приложение представляет собой удобный инструмент для управления всеми функциями процессора. Оно позволяет контролировать широкий спектр параметров, включая настройку громкости, 6-полосного параметрического эквалайзера, фильтра нижних частот, фазы, полярности сигнала, фазоинвертора и усиления помещения, а также изменение системных настроек, создание пользовательских пресетов и запуск автоматической коррекции акустики помещения (последняя функция планируется к реализации в ближайшем будущем). 

Герметичный корпус с акустической настройкой
Корпус сабвуфера выполнен из МДФ двойной толщины с усиленными внутренними креплениями, что обеспечивает безрезонансную среду и поддерживает высокую точность воспроизведения звука без искажений.


Описание


15-дюймовый динамик SVS с длинноходным диффузором малой массы
Динамик оборудован двумя звуковыми катушками с обмоткой плоским проводом «на ребро», массивной корзиной и упругим подвесом, который обеспечивает экстремально длинный ход диффузора. Такая конструкция позволяет точно регулировать максимальный уровень звукового давления.

• Легкий и жесткий 15-дюймовый диффузор из стекловолокна с оптимальным соотношением жесткости и массы обеспечивает максимальную эффективность и линейность акустических характеристик.
• Система привода с двумя тороидальными ферритовыми магнитами обеспечивает точные движения диффузора, позволяя генерировать мощное, но при этом детализированное и хорошо контролируемое звучание.
• Подвес из бутадиенстирольного каучука (SBR) обеспечивает экстремально длинный и точно выверенный ход диффузора.

Эффективный контроль с помощью двух звуковых катушек
Звуковые катушки, использующие плоский провод с торцевой намоткой, обеспечивают стабильную передачу электромагнитного тока на 15-дюймовый драйвер, формируя выходной сигнал с высокой точностью.
• Энергию для приведения диффузора в движение обеспечивают два моноблочных усилителя, функционирующих в тандеме с двумя звуковыми катушками, имеющими шестислойную бифилярную структуру намотки. Данная конфигурация способствует достижению максимальной тепловой эффективности, что, в свою очередь, обеспечивает оптимальное качество звукового воспроизведения.
• Алюминиевый провод с плоским сечением позволяет добиться максимальной плотности намотки, что способствует достижению оптимальных значений магнитной индукции и теплоемкости.


Усилитель STA-2000D из двух моноблоков с выходным каскадом на полевых транзисторах
Революционно новая платформа усилителя с технологией, позаимствованной у флагманских сабвуферов SVS. Инновационная конструкция, рассчитанная на 2000 Вт постоянной мощности и 5000 Вт пиковой, максимально расширяет возможности драйвера, обеспечивая стопроцентную отдачу и чувствительный отклик на любой громкости.

• Высокий выходной ток полевых транзисторов в сочетании с эффективностью усилителя класса D генерирует огромную, но точно контролируемую звуковую энергию, обеспечивая безупречное звучание на любой громкости.
• Два моноблочных усилителя, каждый из которых управляет одной из двух катушек магнитной системы, обеспечивают надежный контроль и максимальный выходной уровень сигнала.
• Восемь полевых транзисторов с максимальным рабочим напряжением 200 вольт и предельным током 60 ампер обеспечивают высокую эффективность и большую выходную мощность.


Импульсный источник питания для повышения производительности
Усилитель демонстрирует стабильную работу SB-5000 R|Evolution при любом уровне напряжения в электросети, обеспечивая максимальную производительность и устойчивость к колебаниям напряжения.

• Встроенный сетевой фильтр выполняет функции фильтрации и стабилизации входного напряжения, а также коррекцию формы сигнала. Он эффективно подавляет электромагнитные и радиочастотные помехи, что способствует улучшению качества звукового воспроизведения и оптимизации работы сабвуфера.
• Устройство поддерживает выходное напряжение в диапазоне 160 В, эффективно распределяя энергию от стандартной бытовой электросети с номинальным током 15 А.
• Применение корректора коэффициента мощности (PFC) синхронизирует фазовые характеристики переменного напряжения и тока, что снижает тепловыделение, повышает общую эффективность устройства, гарантирует надежную пиковую выходную мощность и стабильную работу при широком диапазоне входных напряжений.
• Оптимизированная система конвекционного охлаждения, разработанная с применением метода конечных элементов, исключает необходимость использования внешних радиаторов, что является значительным техническим достижением для таких усилителей.

Продвинутый интеллект на базе 295-МГц процессора
Управление усилителем, магнитной системой и драйвером реализовано с использованием передовой DSP-технологии, не имеющей аналогов в сегменте домашних сабвуферов.

• DSP-процессор обеспечивает точное формирование частотной характеристики в помещении, позволяя достичь максимально достоверного звучания.
• Система управления также осуществляет контроль всех функций усилителя, стабилизируя подачу переменного напряжения на блок питания для поддержания постоянной пиковой выходной мощности.
• Системы многоточечного мониторинга температуры, напряжения и тока позволяют оптимизировать работу компонентов, обеспечивая максимальную производительность и энергоэффективность.
• Инновационная система цифровой обработки звука и высококачественные цифроаналоговые преобразователи, обладающие отношением сигнал/шум 120 дБ, обеспечивают значительный запас мощности, минимальный уровень шума и высокую точность воспроизведения аудиосигнала.

Мобильное приложение для дистанционного управления сабвуферами SVS
Программное обеспечение предоставляет пользователю возможность настройки и контроля параметров сабвуфера с помощью мобильного устройства непосредственно с места прослушивания. Поддерживается беспроводное подключение по Bluetooth к смартфонам и планшетам с операционными системами iOS, Android и Fire OS.

• Функциональные возможности приложения включают регулировку громкости, настройку фильтра нижних частот, коррекцию фазы и полярности сигнала, управление 6-полосным параметрическим эквалайзером, компенсацию акустических характеристик помещения, выбор режимов работы, управление энергопотреблением.
• Для удобства пользователя предусмотрено сохранение трех предустановленных конфигураций, которые можно быстро активировать в зависимости от типа воспроизводимого контента (музыка, фильмы, ночной режим).

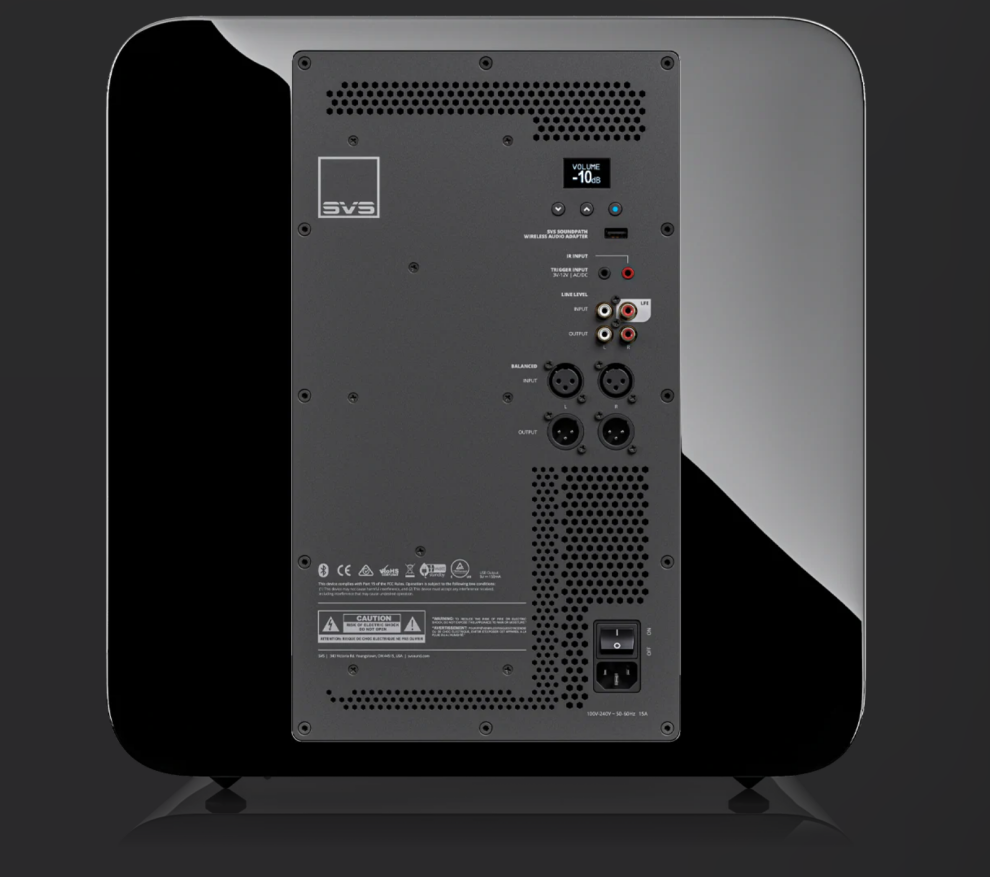

• На задней панели сабвуфера расположен OLED-дисплей и физический интерфейс управления, которые обеспечивают доступ к основным функциям устройства. Дополнительно реализована возможность поворота экрана для удобства работы с приложением.


@ Регулируемый разделительный фильтр для оптимизации работы сабвуфера с акустическими системами любого типа.
@ Интуитивно понятная навигация по всем функциям управления сабвуфером с информативными подсказками.
@ Возможность управления и калибровки сабвуфера непосредственно с места прослушивания.
@ Удобный доступ к регулятору громкости, пользовательским настройкам и параметрам сабвуфера. 
@ Функция коррекции звукового воспроизведения в зависимости от акустических характеристик помещения.
@ Наличие предустановленных режимов с возможностью сохранения пользовательских настроек для различных типов контента, таких как музыка, фильмы, ночной режим.


Автоматическая коррекция с учётом акустических характеристик помещения
Эта функция предназначена для оптимизации качества звука и сведения до минимума акустических артефактов, вызванных особенностями помещения. Достижение желаемого результата осуществляется с помощью следующих действий:
• Выполнение автоматической настройки выходного сигнала сабвуфера при помощи встроенного в смартфон микрофона или внешнего микрофона в сочетании с мобильным приложением.
• Выполнение частотной коррекции на основе акустических характеристик помещения — это позволяет сформировать оптимальную частотную характеристику в ключевых зонах прослушивания.
Реализация данной функции планируется в рамках предстоящего обновления мобильного приложения для управления сабвуферами SVS.


Акустически инертный, герметичный корпус с жесткими внутренними креплениями
Закрытая конструкция ведет к созданию более упругого и музыкального баса при сохранении гораздо меньших размеров корпуса, чем у фазоинверторных сабвуферов с аналогичными характеристиками.
• Передняя панель выполнена из древесноволокнистой плиты средней плотности (МДФ) толщиной 50 мм, а внутренние элементы конструкции обеспечивают акустическую инертность и надежную фиксацию массивного драйвера.
• Жесткие элементы внутреннего крепления и звукоизоляция корпуса предотвращают возникновение паразитных резонансов даже при воспроизведении экстремально низких частот на номинальной громкости.

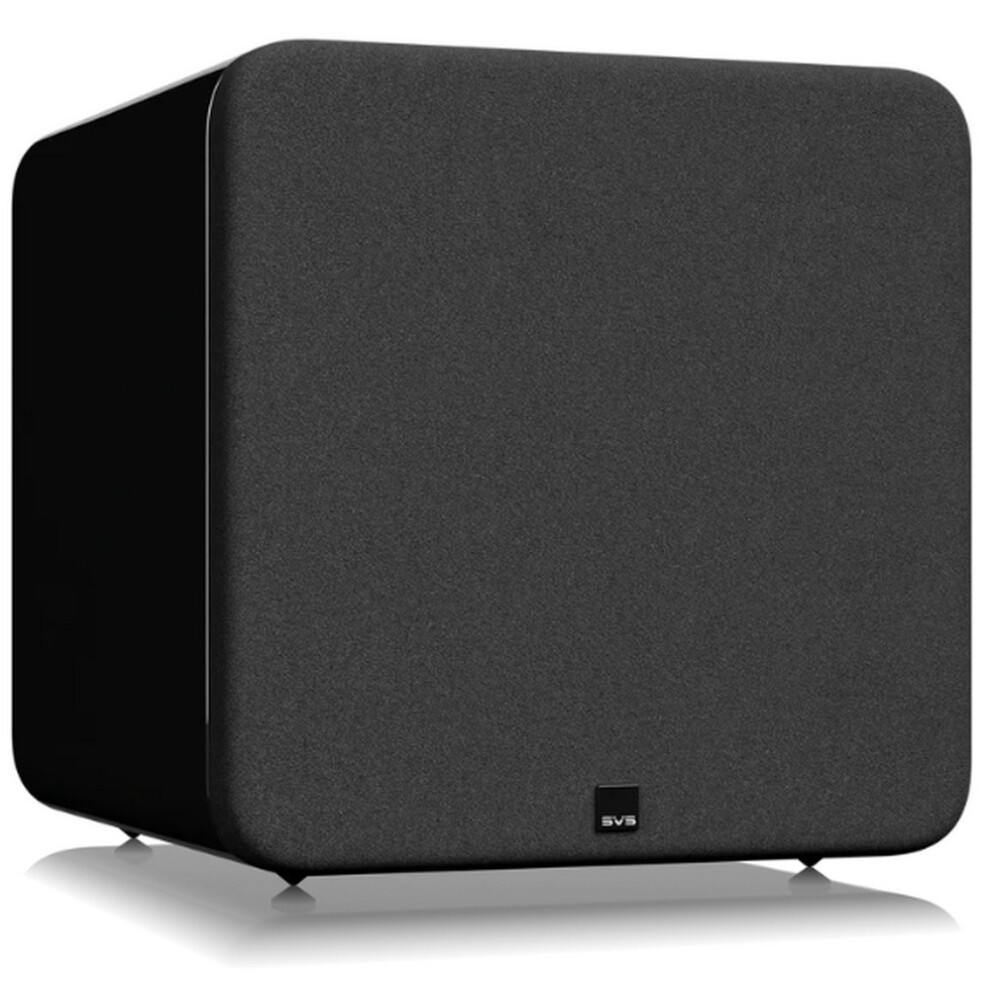

• Гриль, изготовленный из АБС-пластика повышенной прочности и закрытый сетчатой тканью, обеспечивает защиту динамика от механических повреждений.
• Специальные демпфирующие опоры из эластомера эффективно поглощают вибрационные нагрузки.


Технические характеристики


Диапазон воспроизводимых частот / акустические характеристики:
17—280 Гц ±3 дБ
В помещениях малых и средних размеров можно ожидать понижения нижней граничной частоты акустического спектра на 2–3 Гц.
Амплитудно-частотная характеристика системы оптимизирована с целью максимально эффективного использования акустических свойств помещения.
В непосредственной близости от сабвуфера, на расстоянии до двух метров, не должны располагаться предметы, способные отражать звуковые волны.


Сабвуфер:
Варианты отделки: черный рояльный лак и черный ясень
• Направленный вперед 15-дюймовый динамик с длинным ходом диффузора
• На задней панели сабвуфера расположен OLED-дисплей и физический интерфейс управления, которые обеспечивают доступ к основным функциям устройства. Дополнительно реализована возможность поворота экрана для удобства работы с мобильным приложением.

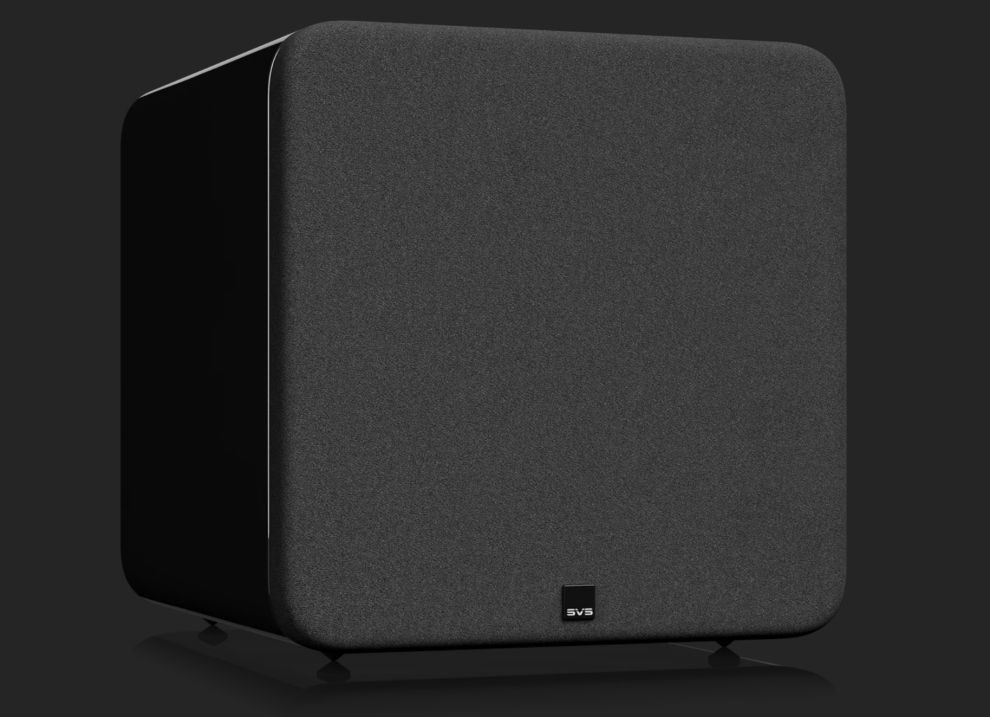

• Гриль, изготовленный из АБС-пластика повышенной прочности и покрытый сетчатой тканью, обеспечивает защиту динамика от механических повреждений.
• Прочная конструкция корпуса из МДФ с внутренними креплениями обеспечивает безрезонансную работу на самых высоких уровнях громкости.
• Винтовые опоры с накладками из изоэластомера эффективно поглощают вибрацию и повышают устойчивость корпуса.
• Габариты, с грилем (ВхШхГ): 465 х 453 х 495 мм
• Габариты, без гриля (ВхШхГ): 465 х 453 х 468 мм
• Размеры упаковки (ВхШхГ): 588 х 598 х 712 мм
• Масса без упаковки: 46,3 кг
• Масса с упаковкой: 54,8 кг

Драйвер:
• Новый 15-дюймовый динамик с длинноходным диффузором и точно настроенной приводной системой.
• Масса динамика — 21 кг, масса магнитной системы — 17,46 кг
• Ход диффузора: Xmax = 46,32 мм, Xmech = 77,44 мм.
• Звуковая катушка диаметром 3 дюйма с шестислойной бифилярной намоткой алюминиевым проводом плоского сечения обеспечивает высокие значения тока.
• Для передачи сигнала от двух моноблочных усилителей используются две звуковые катушки, что позволяет достичь максимальной акустической отдачи.
• Каркас звуковых катушек из высокотемпературного стеклопластикового композита.
• Приводная система на двух массивных ферритовых магнитах Y30 обеспечивает движущую силу, необходимую как для воспроизведения как деликатного, так и сверхмощного баса.
• Медная экранирующая гильза вокруг полюсного наконечника снижает индукцию в зазоре и уменьшает искажения.
• Два 24-жильных провода из посеребренного медного сплава в оболочке Nomex, вплетенные в центрирующую шайбу, обеспечивают надежное электрическое соединение усилителей со звуковыми катушками.
• Прецизионная верхняя накладка и массивный полюсный наконечник с удлинительным элементом из оцинкованной низкоуглеродистой стали 1010 обеспечивают оптимальную магнитную восприимчивость и теплоемкость.
• Две центрирующие шайбы из композитного материала Nomex со сверхдлинным линейным ходом.
• Патентованный параболический подвес из бутадиен-нитрильного каучука (NBR) с экстремально длинным ходом обеспечивает точно контролируемые движения диффузора для воспроизведения звукового сигнала без искажений даже на самых высоких уровнях громкости.
• Пылезащитный колпачок из стекловолокна и вентилируемая подложка диффузора из композита с высоким соотношением жесткости/массы образуют легкий конус с рельефной нейтральной излучающей поверхностью, способный приводить в движение значительные объемы воздуха с высокой точностью.
• Корзина динамика диаметром 15 дюймов из литого алюминия с порошковым покрытием оптимизирована для обеспечения максимальной жесткости, прочности на растяжение и эффективной передачи энергии.
• Никелированные пружинные клеммы обеспечивают надежное электрическое соединение.

Усилитель:
• Усилитель класса D, постоянная мощность 2000 Вт, пиковая — свыше 5000 Вт.
• Система контроля основана на использовании 295-МГц цифрового сигнального процессора (DSP) компании Analog Devices с 56-битной фильтрацией двойной точности. Этот процессор является передовым решением в сфере проектирования сабвуферов, и демонстрирует вычислительную мощность, в пять раз превышающую показатели предыдущих моделей.
• DSP контролирует все функции усилителя, оптимизируя напряжение на импульсном источнике питания и его распределение по схемам, а также обеспечивая максимальную подачу тока на звуковые катушки динамика.
• Применение сложных алгоритмов управления питанием и систем многоточечного мониторинга температуры, напряжения и тока позволяет DSP оптимизировать работу компонентов для достижения максимальной производительности и энергоэффективности.
• Интегрированная система цифровой обработки аудиосигнала оснащена высокоточными цифроаналоговыми преобразователями с коэффициентом сигнал/шум 120 дБ.
• Два дискретных моноблочных усилителя класса D оснащены восемью массивными полевыми транзисторами 200 В 60 А. Демонстрируя низкий уровень электромагнитных помех и максимальную эффективность, они обеспечивают вывод низкочастотного сигнала с высокой точностью, а развиваемый ими уровень звукового давления значительно превышает стандартные уровни прослушивания.
• Новый импульсный источник питания оборудован двухступенчатой системой коррекции коэффициента мощности (PFC) с полным диапазоном входного напряжения от 100 В до 240 В. Данная система выполняет предварительное преобразование входного напряжения до уровня 390 В постоянного тока, независимо от характеристик входной сети, ее амплитуды и качества. Это обеспечивает стабильное выходное напряжение 160 В для питания двух моноблочных усилителей.
• Корректор коэффициента мощности синхронизирует фазовые характеристики переменного напряжения и тока. Это снижает тепловыделение, повышает общую эффективность устройства, гарантирует надежную пиковую выходную мощность и стабильную работу при широком диапазоне входных напряжений.
• Встроенный сетевой фильтр переменного тока обеспечивает фильтрацию и стабилизацию входного напряжения, коррекцию формы сигнала, а также подавление электромагнитных и радиочастотных помех. Это способствует повышению качества звуковоспроизведения и оптимизации работы устройства.
• Новая схема конвекционного охлаждения основана на принципе циркуляции атмосферного воздуха через специально предусмотренные вентиляционные отверстия в конструкции плиты, на которой размещен усилитель. Поток воздуха охлаждает электронные компоненты усилителя и встроенные радиаторы, что позволяет исключить необходимость использования внешних радиаторов.
• Индивидуальные настройки эквалайзера и DSP-лимитера, разработанные специально для сабвуферов серии 5000, позволяют оптимизировать акустические параметры в помещении для более насыщенного и четкого воспроизведения басового диапазона.
• Небалансный вход RCA с импедансом 10 кОм, совместим с потребительским и профессиональным аудиооборудованием. Обеспечивает передачу сигнала до 4 Vrms.
• Балансный вход XLR с импедансом 14 кОм, совместим с потребительским и профессиональным аудиооборудованием. Обеспечивает передачу сигнала до 4 Vrms и дополнительно поддерживает усиление до +14 dBu.
• OLED-дисплей и физический интерфейс управления для контроля основных функций устройства.
• Порт USB обеспечивает питание беспроводного адаптера SVS SoundPath (приобретается отдельно), устраняя необходимость в кабельном подключении сабвуфера к источнику сигнала.
• Мобильное приложение предоставляет возможность управления автоматическим включением и функцией триггера (требуется подключение к 3,5-мм триггерному входу с выходным напряжением 3-12 В переменного или постоянного тока)
• Для удобства интеграции сабвуфера в общую систему управления предусмотрен 3,5-мм ИК-вход.
• Устройство потребляет минимальное количество энергии в режиме ожидания, составляющее 0,5 Вт.
• Продукт соответствует требованиям директивы RoHS, не содержит свинца и имеет международные сертификаты безопасности.

Функциональные особенности мобильного приложения SVS
• Совместимое с платформами Apple iOS, Google Android и Amazon Fire мобильное приложение SVS Subwoofer Control обеспечивает удобное и интуитивно понятное управление сабвуфером.
• Цифровой сигнальный процессор Analog Devices предлагает меню с большим количеством функций, включая регулировку громкости, настройку фильтра низких частот, коррекцию фазы и полярности сигнала, управление 6-полосным параметрическим эквалайзером, компенсацию акустических характеристик помещения, выбор режимов работы, управление энергопотреблением.
• Для удобства пользователя предусмотрено сохранение трех предустановленных конфигураций, которые можно быстро активировать в зависимости от типа воспроизводимого контента.
• В ближайшем будущем планируется внедрение функции автоматической коррекции звука в помещении (Subwoofer Auto Room Equalization), которая будет использоваться в сочетании со встроенным микрофоном мобильного устройства или отдельным микрофоном, поставляемым в комплекте. Новая функция позволит измерять акустические характеристики помещения и автоматически рассчитывать корректирующие фильтры для оптимизации звука в месте прослушивания.
• Обратная связь с отображением измененных настроек в окне приложения и на дисплее сабвуфера.
• Руководство пользователя содержит четкие и понятные инструкции по работе всех функций.

Принадлежности в комплекте
• Массивный гриль из АБС-пластика, закрытый сетчатой тканью.
• Опоры из изоэластомера.
• Высокопрочный шнур питания длиной 1,8 м, предназначенный для работы с высоким напряжением.
• Краткое руководство пользователя
